Ovladač na Loconet Oto 2.1

Oproti verzi Oto 1.0 je tam jediná změna na železe a to jinak udělaný vysílač USART, kde soft UART není moc dobrý a vytváří hazardy v činnosti mikropočítače. Programově je tam jen pár změn a to v obsluze funkcí a zrušení tlačítka na zastavení podle #CV.

Obsluha funkcí nad F9 je dost složitá, protože vyžaduje znalost programování paketů s opcode IMM, které nejsou zrovna volně přístupné. Proto jsem musel jít cestou pokus/omyl, kdy tato cesta je dost trnitá a ti, co se jenom vezou, to pokládají za neznalost.

Jako největší problém, je vlastnost lokodekodérů, kdy po ztrátě napájení, si nepamatují stav funkcí a poslání více funkcí ve stavu “ON“, spustí najednou všechny zapnuté funkce. Podle ohlasu pár lidí je to správné, ale já si to nemyslím. Proto jsem to vymyslel a udělal tak, abych to obešel a tuto “vlastnost“ minimalizoval. To jsem dosáhnul tak, že funkce F9 – F28 fungují jako tlačítka a ne jako přepínače. Tím myslím, že v režimu přepínač, musíte posílat příkaz na vypnuti, ale v režimu tlačítko, se posílají automaticky.

Dále jsou zrušeny funkce 40 – 44, které jsem úpravou softwaru eliminoval a už nejsou potřebné. Taky volba funkcí je uživatelsky lépe udělaná a podporuje stávající zvyklosti. Stisknutím 0 – 9 klávesy hned odešlete funkci a použitím prefixu (x10,x20) a stisknutím 0 – 9 klávesy, taky hned odesíláte příslušnou funkci nad deset.. Protože funkcí je 28 a zůstala nám volná hodnota 29, tak tu jsem použil na vynulování všech funkcí. Volbou 29 se nastaví všechny funkce na “OFF“.

Klávesnice je otočená po délce a jsou jinak rozmístěny klávesy. Tím myslím, že nula je na začátku a devítka na konci postupnosti kláves.

Ten ovladač nahoře je prototyp, kde jsem udělal několik estetických chyb a proto jsem musel hned vyrobit druhý. Všimnete si vyčnívajícího konektoru RJ12, kolečko enkodéru je moc blízko LED diod a tak není možné použít větší průměr knoflíku enkodéru a nakonec zlý vrtací plán a následné upravování dírek pro tlačítka, je dost škaredé. Vrtací plán je bezpodmínečně nutný, protože krabička je kulatá a nedá se to odměřit přesně. Prototyp je neprodejný a nechám si ho na zpracování a kontrolu případných upgrade.

Tady je vidět uchycení plošného spoje, kde se musí použít distanční trubičky pod šroubky, protože uřezáním sloupku v krabičce by se zrušil prostor pro závity šroubku. Na druhé straně krabičky to není potřeba, protože tam to drží konektor RJ12, který se opírá o vršek krabičky. Plošný spoj klávesnice se opírá o vršek procesoru a tak není nutno klávesnici vymezovat a drží sama.

Další problém byl krátký vývod enkodéru, kde jsem musel udělat mezikus z kousku 6mm tyčky a kousku trubičky s vnitřním průměrem 6mm. Dost piplačka, aby to vypadalo pěkně.

Jinak se mi nelíbí, když vyčnívají vršky LED diod nad úroveň krabičky, tak jsem udělal jen dírky průměru 2mm a přesto je to krásně vidět a působí to sexy. Navíc je umožněné použít LED průměru 3 a 5 mm.

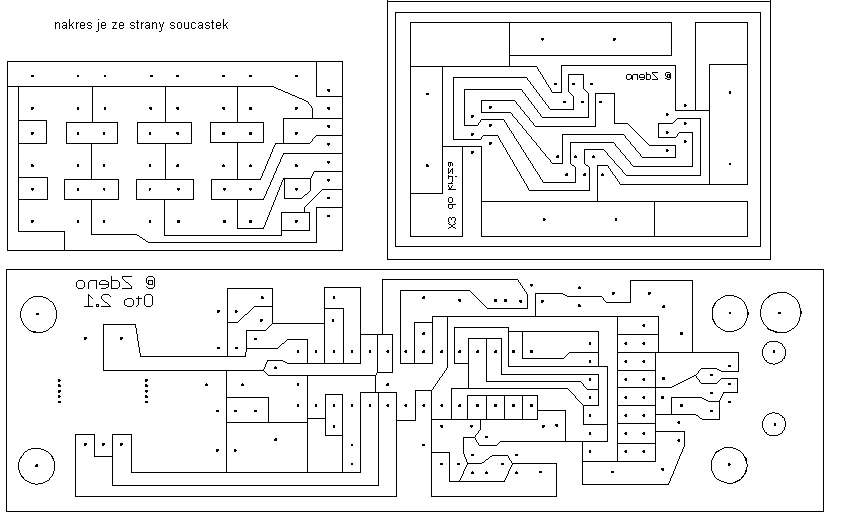

Obrázek plošného spoje:

Rozmístění součástek, procesor musí být v petici a petice musí být upravena, aby se tam vešel odpor R1/12k.

Některé odpory jsem musel dát 0,4W, aby se tam vešly.

Ovladač se skládá ze dvou plošných spojů, ten třetí je na rozbočovač X2, X3, kterých je stále málo. Plošné spoje jsou ze strany součástek.

Vrtací plán na ukázku, je dost zmenšený.
