Stavebnica M262 v mierke TT

Modelovanie | Marian Sopfrits, 17. 07. 2024 (1170 zhliadnutí)

Motorový voz M262 považujem za legendu éry ČSD. Motorové vozy M262 boli vyrobené v troch výrobných sériách v rokoch 1949 až 1959, pričom posledných 12 vyrobených vozidiel zhorelo vo výrobnom závode v roku 1959 ešte pred odovzdaním do prevádzky. Mal som v ruke niekoľko odliatkov, ani jeden však nespĺňal moje požiadavky. A tak po úspešnom projekte motorového vozu M286 som sa rozhodol skúsiť navrhnúť leptanú stavebnicu tohto modelu.

Model je koncipovaný ako lept pre karosériu, doplnky k podvozku a detaily strechy. Ďalej odliatok strechy a masiek podvozkov. Mustre striech sú 3D tlačené, ktoré som po opracovaní zaformoval a následne odlial. S návrhom mustrov striech mi opäť pomohol Jozef. Pohon je realizovaný prostredníctvom Varioantrieb rozchodu HOm od firmy Halling. Rám je zložený z jednotlivých laserovaných dielov z nerezového plechu hrúbky 1 mm. Zo stavebnice sa dajú postaviť všetky tri výrobné série so všetkými kombináciami usporiadania svetlometov na čelách.

Prácu ako už býva zvykom u leptov som začal vybratím jednotlivých dielov z planžety a začistením. Pred začatím stavby som si musel stanoviť ktorú verziu idem stavať a podľa nej vybrať príslušné čelá a následne  vyvŕtať otvory  pre svetlá 19 mm pre veľký svetlomet a 13 mm pre malý.

Potom som postupoval spracovaním rámu a krycích plechov pod rámom. Dolné plechy som zaoblil kliešťami.


Pri stavbe II a III série som vypiloval miesto pre schodíky dverí pre strojvodcu.

Potom som pripravené rámy prispájkoval na bočnice modelu.


Pokračoval som prispájkovaním bočníc k stropu

Následne som vytvaroval obe čelá  prispájkoval ku stropu.


V stavbe som pokračoval vytvarovaním rámu na celách a prispájkoval na rozpracovaný model. Pre uľahčenie tohto úkonu som v stavebnici navrhol malé otvory prostredníctvom ktorých sa dá diel zafixovať.


Ešte plechy pod rám a hrubá stavba je hotová. Pri stavbe som si v mnohých prípadoch vypomáhal pri fixovaní pred spájkovaním maskovacou páskou.

Potom prišli na rad rôzne drobnosti. Začal som prispájkovaním schodíkov. Pre lepšiu manipuláciu schodík som si pribodoval na pásik plechu. Takisto pre lepšiu manipuláciu aj na malých schodíkoch som ponechal malý presah, ktorý som po prispájkovaní  odlomil a zabrúsil.


Schody I  výrobnej série sa líšili od schodov II a III výrobnej série. Hore I výrobná séria, dole II výrobná séria

M262 na rozdiel od 286 nemá zaoblené čelná sklá, ale má ich rovné. V planžete 0,2 mm sú dva diely pomocou ktorých som túto skutočnosť vymodeloval. Pre lepšiu manipuláciu po správnom vytvarovaní dielu priskrutkoval pomocou skrutky M 1,6  k čelu. Následne som ,prespájkoval. Tak vznikol charakteristický profil „mesiačik“ nad a pod čelným oknom, ktorý som taktiež vylial cínom a následne zabrúsil.


Diely pre spodok , ktoré som následne zostavil.

Na rad prišli ešte osadiť svetlá zo zodpovedajúcich trubičiek, päty pre nárazníky a ďalšie časti ako dvere lemovanie žalúzií na bočniciach atď . Potom prišla na rad povrchová úprava a následná kompletizácie – zasklenie, madlá, kľučky, reflektory atď. Biely pásik je samostatne lakovaný a na model dolepený až pred nanesením finálneho bezfarebného laku.


Kasňa je viac menej hotová a pustil som sa do stavby rámu s pojazdom. Vymenil som 9 mm kolesá pojazdu za 8 mm. Prvú nápravu uložil do druhej polohy a druhú do poslednej. Upravil plastový  unášač. Mám aj pojazdy bez unášača. Pre tento prípad je v lepte diel na výrobu unášača. Jednotlivé diely rámu po nastriekaní základnou farbou som lepil sekundovým lepidlom.

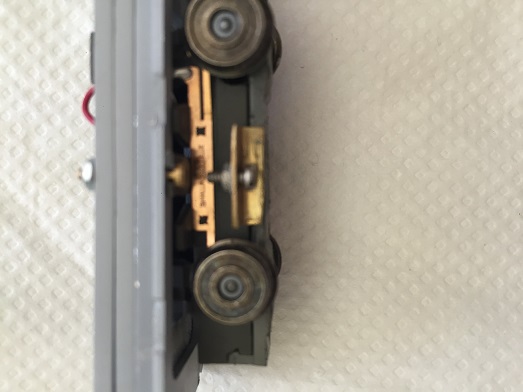

Voľnobežný podvozok je obdobnej konštrukcie ako u modelu  M286

Skompletizovaný rám s pojazdom a leptaným interiérom.



Vozová skriňa je spojená s rámom pomocou dvoch skrutiek M2

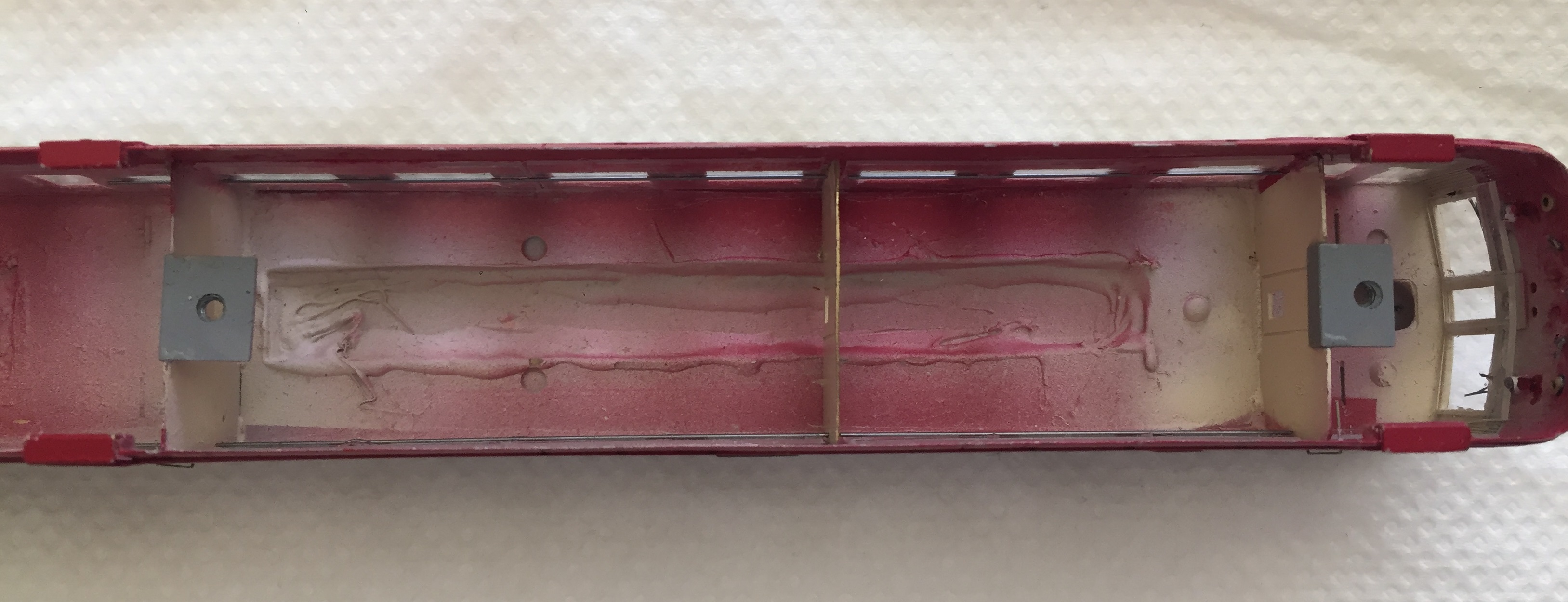

Tu bude uložená elektronika

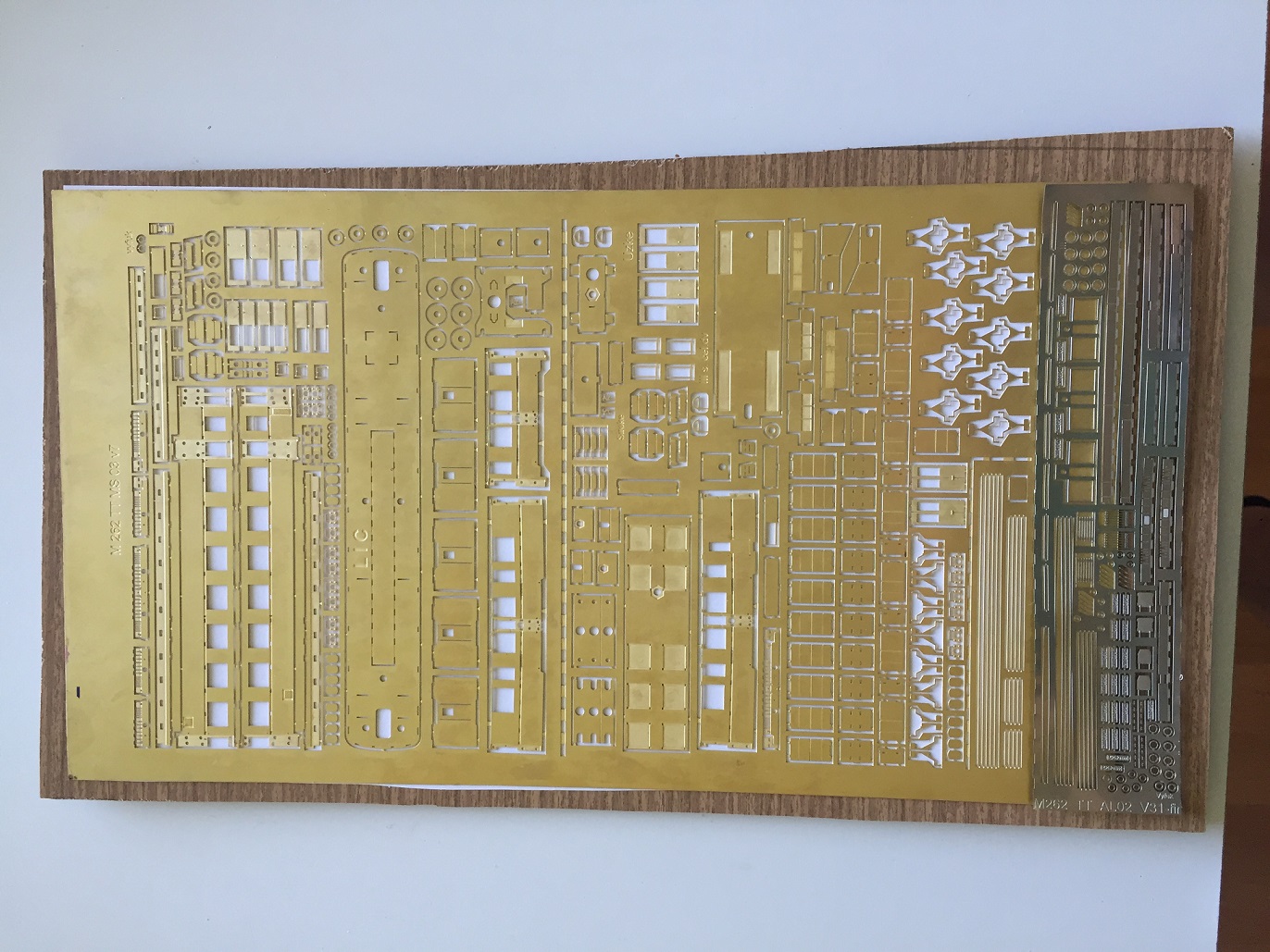

Pre predstavu jednotlivé diely stavebnice.


Zopár fotografií hotových modelov






Bodka nakoniec – ešte treba niečo aj podokončovať.



[Akt. známka: 5,00 / Počet hlasov: 4] -      +

Pridať nový komentár

PeterP 24.07.2024 10:06:31

Ahoj,
ak to nie je tajné :-) akú značku a odtieň farieb si použil na nástrek karoserie. Už som nakúpil všeliake farby rôznych výrobcov ( gunze, tamyia, revell ) a stále sa mi to nezdá úplne to pravé. Tvoj nástrek aj model samotný sa mi veľmi páči.

Reagovať

marian 24.07.2024 20:09:37

pouzivam farby zo spreju, konkretnu znacku a odtiene doplnim cez viked, mam ich v dielni.
Striekane modelarskou pistolou.

Reagovať

marian 04.08.2024 22:10:46

odtiene pre motorove vozy

Po roznych pokusoch som presiel na striekanie farbami zo spreju.
Pouzivam znacku Motip QUICK DRYING ACRYLIC PAINT
Pre polomacany nater motorovych vozov pouzivam nasledovne odtiene
RAL 3003 pre cervenu dolna cast kasne
RAL 1014 bleda - horna cast okolo okien
RAL 7005 seda na strechu a ram

Nestriekam priamo zo spreju , ale odstreknem do modealrskej pistole.

Reagovať

05.08.2024 14:48:42

Ďakujem.

Reagovať

marian 05.08.2024 15:07:14

farby

pre istotu este link, pouzivam tuto radu
https://www.farby.sk/327910/dc-m-industry-r7006-lesk-400ml/
