Hodiny modelového času - Úprava

Moduly | Zdeněk Valter, 08. 03. 2004 (23009 zhliadnutí)

Úprava podružných hodin na napětí 12 V

Podružné hodiny do každé modulářské rodiny ! Pardon vlastně stanice. Před časem jsme v Zababově řešili problém zobrazování modelového času. Modelový čas je důležitý pro pro obsluhu stanic a strojvůdce na trati aby dodržovali jízdní řád podobně jako na skutečné železnici. Fremo a tím pádem i Zababov používá podružné hodiny na 12 V. Tyto jsou pak různě podle trati aby byli všem na očích. Není ovšem snadné sehnat takovéto hodiny. Často jsou ale k sehnání poružné hodiny na 24 V. Mě se dostaly do rukou pávě takové staré hodiny Elektočas. Hodiny Obr. 1

Jejich štítek RUB Obr. 2

A LÍC Obr. 3

Zde jsou hodiny již bez čelního skla. Pro naše účely je pak vhodné aby tam sklo nebylo. Hodiny se pak daji i jednoduše ručně nastavit na správný čas. Sklo se vyndá tak, že se z vnitřní strany vyšroubují šrouby po obvodu. Pak se vyjme celý ciferník s hodinovým strojkem a po té sklo. Povolit čtyři šroubky Obr. 4

No ten čtvrtý je poněkud schován Obr. 5

Když jsem si je podrobně prohlédl zjistil jsem, že cívky jsou zapojeny v serii. Obr. 6

Řekl jsem si: "Co takhle dát ty cívky hodin paraleleně to by mohly fungovat i na 12 V ne ?" Ověřil jsem si primitivně, že hodiny neupravené přepínají na cca změnu polarity plného trakčního napětí mojí FZ1 (Bahn). Obr. 7

Zapojil jsem pak cívky paralelně. Hodiny pak přepínaly na změnu cca +- 8 V. Obr. 8

Napětí po úpravě Obr. 9

Pozor u těchto hodin je důležité aby byly ve správné poloze tedy zavešeny jinak NEFUNGUJÍ správně !!!! O tom se přesvědčil i Pavel Štěpánek při ověřováni funkce.;-) Obr. 10

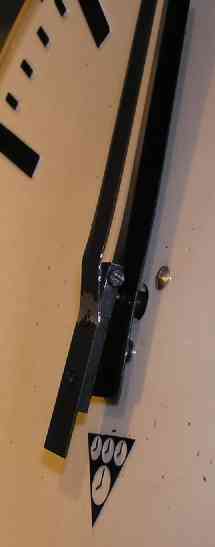

Je samozřejmě možné hodiny nerozdělávat a zapojit cívky vně uchycení. Podobně jako na obrázku 8. To se mi ale nezdálo úplně vhodné. Proto jsem hodiny rozebral a zapojil vývody jak je patrno z následujících obrázků. Rozebírání hodin: Nejdříve vyndáme cifernik ze strojkem viz obrázek 4 Po té přijde na řadu ručička velká Najdeme šroubek Obr. 11

Povolime ho Obr. 12

A pak ji sundame Obr. 13

Mala rucicka je jen nasazena Obr. 14

Tahem pak sundáme Obr. 15

Třemi šrouby je pak chycen samotný hodinový strojek Obr. 16

Samotný strojek (již po úpravě ze spodu) Obr. 17

Na tomto obrázku je vidět už připájené vývody paralelení druhé cívky. Ještě pájení jednotlivých přívodů vypadá takto Obr. 18

No a tady je už vidět jak jsou zaizolovány přívody na vrchní straně cívky. Obr. 19

Po té nejlépe hned prověříme funkci strojku. Pokud bude přepínat na cca 8V je vše vpořádku. Hodiny nakonec smontujeme a ještě jednou prověříme funkci. Ještě jednou připomínám, že testovat je nutné ve svislé poloze = tedy v pracovní poloze !!! Na závěr chci poděkovat právě Pavlovi, že ověřil správnost paralelní úpravy těchto hodin a schválil je do ZABABOV - FREMO provozu.

Zdeněk Valter Zababov 007 Fremo 420003
