Digitalizácia Tillig BR38 / 377 v ČSD (mierka TT)

Digitalizácia LOKO | Daniel Martanovič, 31. 03. 2015 (12294 zhliadnutí)

Áno, s Bocom sme sa vrátili práve zo stretnutia TT modulov tradične konaného v Zákupoch pri Českej Lípe. Článok pripravujem. Na tomto stretnutí sa mi dostal do ruky nový model parnej lokomotívy BR38.10 od firmy Tillig vo farbách a šate ČSD. T.j. nejde len o prefarbenú nemeckú mašinu, ale o skutočne ČSD model - až na zvonec.

Digitalizácia tejto krásavice je jednoduchá, lebo je vybavená konektorom pre DCC dekóder. Ale ako sa otvára ?

Je to skutočne krásavica, v Tomášove sa na stretnutí rýchlo udomácnila .

Spojenie mašiny a tendra

Lokomotíva je prázdna podobne ako 555.0, v nej sa nachádza konektor pre DCC dekóder. V tendri je motor. Kolesá sú veľmi dobre odpružené a majú dokonalý zber. Čo je iné oproti doteraz známym modelom Tillig-a, je spojenie lokomotívy a tendra.


Elektrické spojenie je vytvorené cez plochý kábel ukončený tenkým "plošákom", ktorý je potrebné zastrčiť do konektora. Dosť zle sa to spojuje a skoro vôbec to nejde rozpojiť. Skúšal som, ale bál som sa, že to pokazím, tak som prestal rozpojovať. Radšej som upravil krabičku.

Prístup ku konektoru DCC

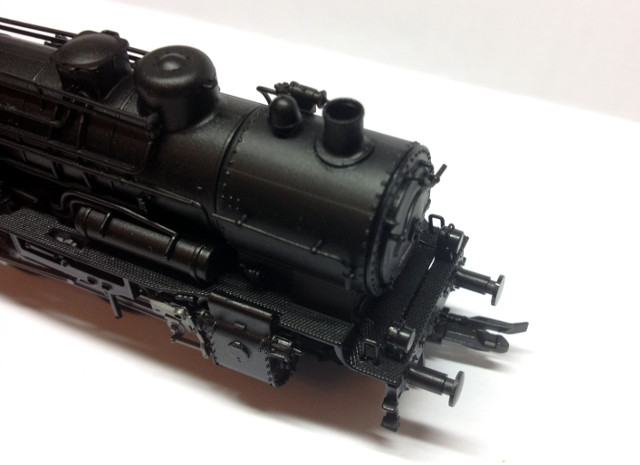

Konektor je za dýmničnými dverami. Otvoriť idú, ale veľmi opatrne....


Medzi dverami a tubusom kotla je tenká štrbinka, kde je veľmi opatrne možné zastrčiť necht. Niečo iné by som sa bál, lebo plast je krehký.


Dvere treba vysunúť !!!!  Nie vylomiť.

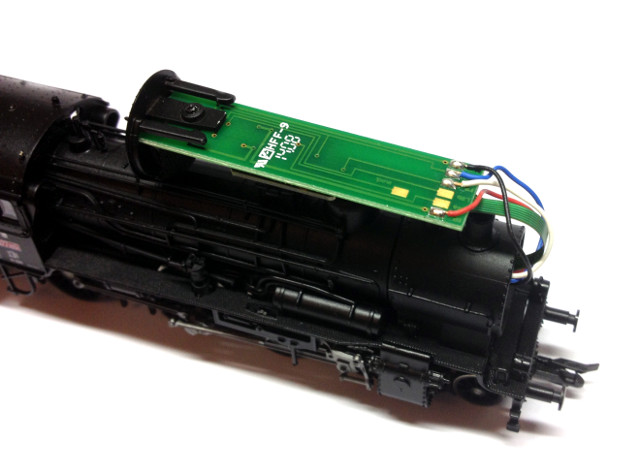

Pohľad na vytiahnuté dýmničné dvere, na ktorých je plošáčik s konektorom. Osobne si myslím, že do kotla pôjde pohodlne vložiť zvukový dekóder s reproduktorom. Zlé jazyky tvrdia, že Tillig ČSD verziu so zvukom robiť nebude - som zvedavý. Verím, že pôjde zohnať BR38 zvuk. Ako Gabko, maš? Už sa teším na zvukový dekóder.


Pohľad na plošáčik od spodu.

DCC Dekóder


Ja som použil tento. Asi netreba vymýšlať.
Pozor, klasický ako PLUX už je mimo.

Pekné jazdenie, praje

Váš

DanoM

[Akt. známka: 0,33 / Počet hlasov: 3] -      +

Pridať nový komentár

BeBe2 31.03.2015 22:28:33


Do titulku asi vstoupil tiskařský šotek.Myslím,že ČSD je označení 377.

Reagovať

dano 31.03.2015 23:10:18

Re:

:) jasne.

Reagovať

jki 02.04.2015 11:53:07

konektor

Z obrázku to vyzerá tak, že na tendri je klasický konektor na páskový vodič.
Teda vodič nie je zakončený ničím, iba sú na ňom holé plošky.
konektor sa skladá z dvoch častí, pevnej a pohyblivej - poistky. Na vybratie pásky treba povytiahnuť hornú časť konektora (-ale môže mať ešte zámky) a potom s uvoľní páskový vodič.

Reagovať

dano 02.04.2015 18:28:38

Re: konektor

Dik za tip, skusim na to kuknut a dam vediet. Ale v principe neocakavam uz, ze by som chcel rozpajat loko od tendra (aspon dufam). DanoM

Reagovať

Tomáš Tyll 27.05.2015 17:48:31

ozvučená 377.05

Ahoj,
Tilligovy 377.05 opatřené zvukovým dekodérem mám dvě - od IT vlaky ve Fryštáku (Pavel Kozojed), subdodávka zvuků Jacek. Vyzkoušeny nyní na setkání v Malých Svatoňovicích, vše ok.

Reagovať
